通過在 S7-1200/1500 中調用功 能塊實現 V90 PN 參數的備份及 恢復

發表時間:2018-11-29 09:25

1 概述

   使用“V90SaveRestore”功能塊(FB 38003)可以把 V90 PN 的驅動參數組備份到 SIMATIC S7-1200/S7-1500 中,之后可以將這些參數傳送給驅動,也就是說當更換驅動后可以將備份的驅動參數導入到新的驅動中。

   “V90SaveRestroe”功能塊的內部調用了 SINA_PARA(FB286)以實現對驅動器參數的讀寫,如圖 1 所示。讀取到的驅動器參數存儲到 PLC 的全局數據塊中(圖 1 中的 StoreDB),當替換驅動器后,可以將這些參數從數據塊寫回新的驅動器中,省去重新調試的過程。而該功能塊的使用只能適用于已經完成調試的 V90 PN 驅動器,參數備份或下載的過程大概需要2-6 分鐘,具體時間長短將取決于驅動器中配置的功能模塊的數量,例如斜坡函數發生器、基本定位器等功能模塊。

“V90SaveRestroe”功能塊內部原理

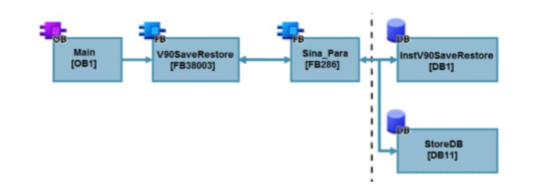

         圖 1 “V90SaveRestroe”功能塊內部原理

2 V90SaveRestore 功能塊說明

在 SIMATIC S7-1200/1500 CPU 中使用“V90SaveRestroe”功能塊,可以在循環組織塊OB1 或循環中斷組織塊(如 OB32)中進行調用,功能塊示意圖如下圖所示:

V90SaveRestroe”功能塊

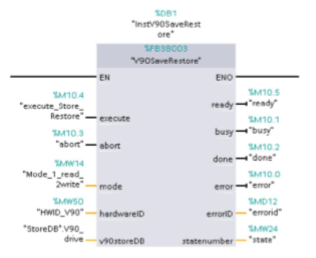

    圖 2 “V90SaveRestroe”功能塊

   通過在“execute”管腳給定上升沿可以對功能塊進行觸發,功能塊觸發時將會對所有輸出進行復位,可以通過“abort”管腳中斷功能塊任務,通過“mode”管腳可以設定功能塊的任務類型,mode=1 時執行讀取驅動器參數任務,mode=2 時執行寫驅動器參數任務,讀取到的驅動器參數將會存儲在“v90storeDB”管腳對應的數據塊中(請參考樣例程序中的數據塊結構),執行寫任務時也將從該數據塊中調取參數。當對多個驅動器進行參數備份時,每個驅動器所對應的參數組依靠“hardwareID”(硬件標識符)進行區分,不同驅動器所配置通訊報文的硬件標識符是不同的,硬件標識符的查看方法如下圖所示(Portal V15 V90 HSP)。

硬件標識符的查看

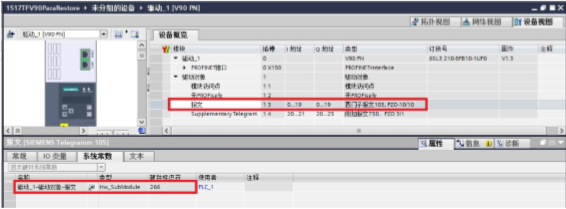

                                 圖 3 硬件標識符的查看

3 將功能塊集成到項目中

本章以 S7-1500+V90 PN 控制器為例,說明如何將 V90SaveRestore 功能塊集成到PLC 項目中,

1 從下述鏈接下載“V90SaveRestroe”功能塊的詳細介紹及樣例程序: https://support.industry.siemens.com/cs/us/en/view/109757803

2 在 TIA Portal 中恢復下載的樣例程序:

3 打開用戶項目,在項目中調用功能塊。在視圖中激活“參考項目”選項:

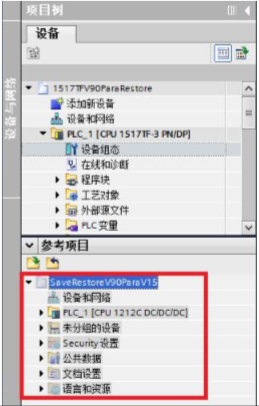

之前恢復的示例項目在用戶項目中可以以參考項目的方式打開:

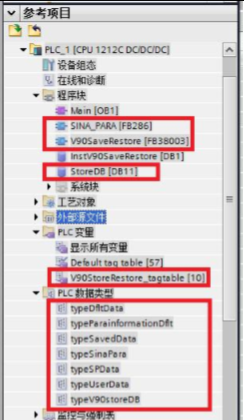

4 將參考項目中的程序塊、PLC 變量、PLC 數據類型中的下圖紅框內容拷貝到用戶項目 的相對應位置:

5 將變量表中的變量拷貝到用戶項目監控表中:

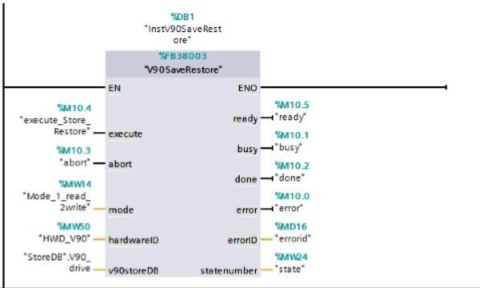

6 在 OB1 中調用 V90SaveRestore 功能塊:

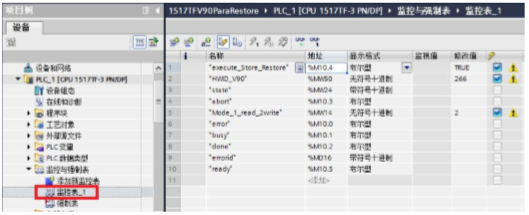

7 可以通過變量監控表進行 V90 PN 參數的備份及寫入。

需注意:如果需要對多個 V90 PN 驅動器進行參數的備份及寫入操作,必須是在一個驅動器完成后再進行下一個驅動器的操作,不可同時進行。
