幾種常見G120變頻器命令源的組合應用和相應設置

發表時間:2018-12-19 10:06

G120作為MM4系列的替代產品,有一些用戶剛開始接觸,會有不少疑問。尤其是命令源設置這一塊,G120跟MM4有所區別。這里選取一些典型應用情況做些介紹,希望對大家有所幫助。

G120變頻器的啟動方式和速度給定方式有多種,通常有一些固定的搭配,例如:端子啟動、模擬量給定或通訊啟動、通訊給定。一般而言,通過宏參數P15的設置可以滿足大多數應用的情況。但是也有一些用戶需要將各種啟動方式和速度給定方式組合起來使用,這時不能簡單的設置P15來實現,需要用戶手動修改一些參數。

值得注意的是本次討論的重點是命令源設置,在進行這些設置之前,用戶需要完成以下兩點工作。1.已通過操作面板或軟件完成變頻器的基本調試,并且變頻器可以通過操作面板或軟件的控制面板正常啟動;2.變頻器與PLC的通訊已配置完成且通訊正常。


1、在本地和遠程兩種模式切換使用

本地為端子DI0啟動,模擬量AI0給定。遠程為通訊控制(以Profibus DP或Profinet通 訊為例)。

DI0用作本地啟動信號,DI3用作本地/遠程切換信號,參數配置分別為P10 = 1,P15 = 7,P10 = 0,P810 = 722.3, P840.1 = 722.0,P1070.1 = 755.0。

在宏7下,參數P1055和P1056數據組1分別關聯到了DI0和DI1,為了避免誤操作,有必要取消這種關聯。P1055.1 = 722.0→0,P1056.1 = 722.1→0。

這樣設置后,DI3斷開是遠程狀態,為通訊控制;DI3閉合后是本地控制,為端子DI0啟動、模擬量AI0給定。

如果用戶需要DI3斷開時為本地控制,只需修改P810=723.3。

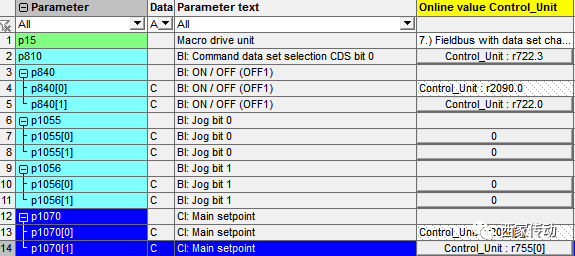

                                            <圖1-1 本地遠程切換>


2、端子啟動,通訊給定


首先將宏參數P15設置為12,然后將主給定P1070關聯到PZD2。為了在控制字PZD1不發送數據的情況下,變頻器能收到速度給定,需要修改P2037的數值。

參數配置分別為P10 = 1,P15 = 12,P10 = 0,P1070.0 = 2050.1,P2037 = 2。這樣設置后,端子DI0為啟動命令,過程數據PZD2為速度給定。

                                         <圖1-2 端子啟動、通訊給定>


3、通訊啟動,模擬量給定

同樣,在宏7現場總線控制的情況下,默認主給定P1070.0是無法修改的,需要設置P922 = 999,再設置P1070.0 = 755.0。這樣設置后,整體報文結構沒有大的變化,只是速度給定關聯到了模擬量輸入AI0。

                                      <圖1-3 通訊啟動、模擬量給定>


補充說明:如果變頻器使用RS485通訊接口與上位機通訊,也可以參照以上設置。不同的地方是P840和P1070可以直接修改參數值,沒有P922參數的限制;文中的參數只是一個范例,大家可以根據實際情況去調整,比如速度給定來自AI1時,需要修改P1070 = 755.1。類似的,如果本地控制時速度來自固定給定,也可以做相應的設置。
